技术特性
断电时，KSV10-47BL-0-N油缸油口接通，同时接通 ③ 和 ①。 线圈 1 通电时，允许油液从 ③ 流向 ④，以及从 ② 流向 ①。 线圈 2 通电时，油液可以从 ③ 流向②，以及从 ④ 流向 ①。
在由于油缸面积比而造成工作油口流量不均衡的油路中，较大流量的回油应导入油口 ②。虽然可以对油口 ① 完全加压，但其不用作阀的进油口。应急手控选件操作方法：在进行应急操作时，推动滚花手柄可以控制线圈 2(S2) 的功能，或拉动滚花手柄可以控制线圈 1 (S1) 的功能。
-

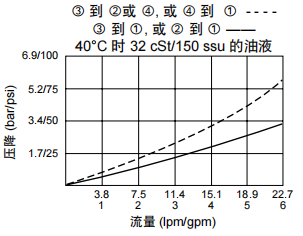

技术曲线
-
技术参数

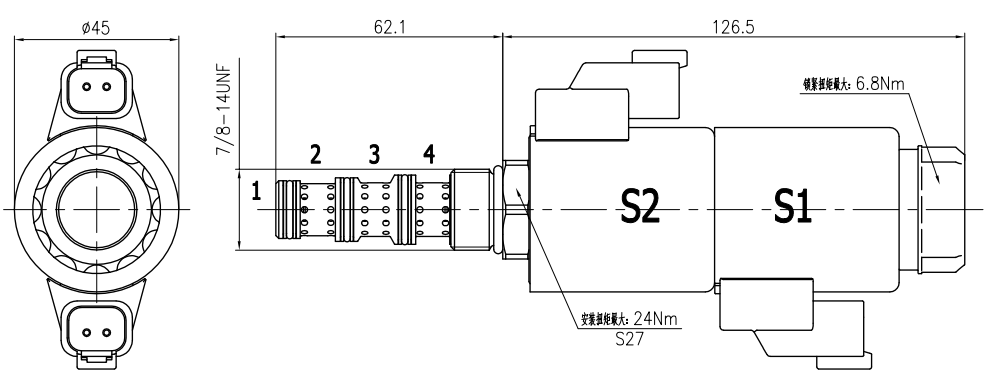

额定流量：20L/min,插孔VC10-4过滤参考《油液清洁度》额定压力:315Bar,1口最高压力不超过210Bar，建议作为回油使用内泄漏最大328ml/min.(毫升/分) max. at 210bar线圈电压额定电压±20%(连续工作电压)，功率：18W，线圈内部防水等级IP65，可以在高温、高湿度环境正常工作安装扭矩：重量：最大34Nm，安装六角：S27插芯：0.33Kg，线圈：0.43Kg温度
-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料钢和球铁允许使用最大压力350bar -
