技术特性

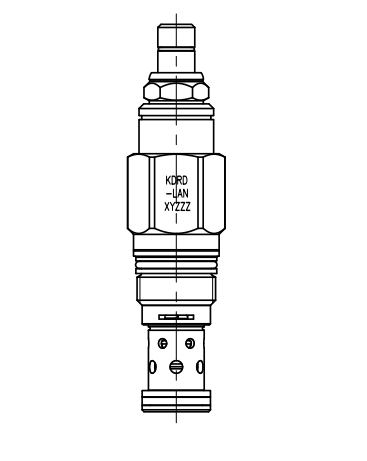

此阀为常闭压力限制阀，常用来保护液压元件，以防止其受瞬态压力的冲击。当压力在进口 ( 油口① )达到阀的设定值，阀开始向油箱 ( 油口② ) 溢流，节流以限制压力上升。此类阀调节平稳、噪声小，基本为零泄漏，抗油污能力强，防堵塞并且响应速度快。
-

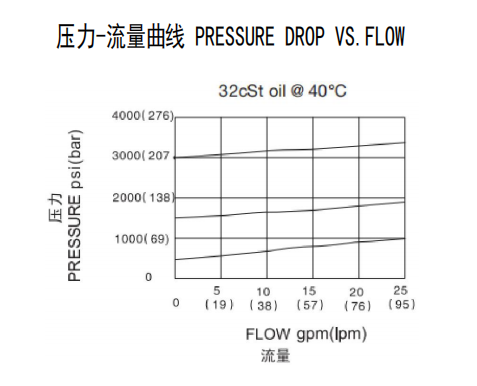

技术曲线
-
技术参数

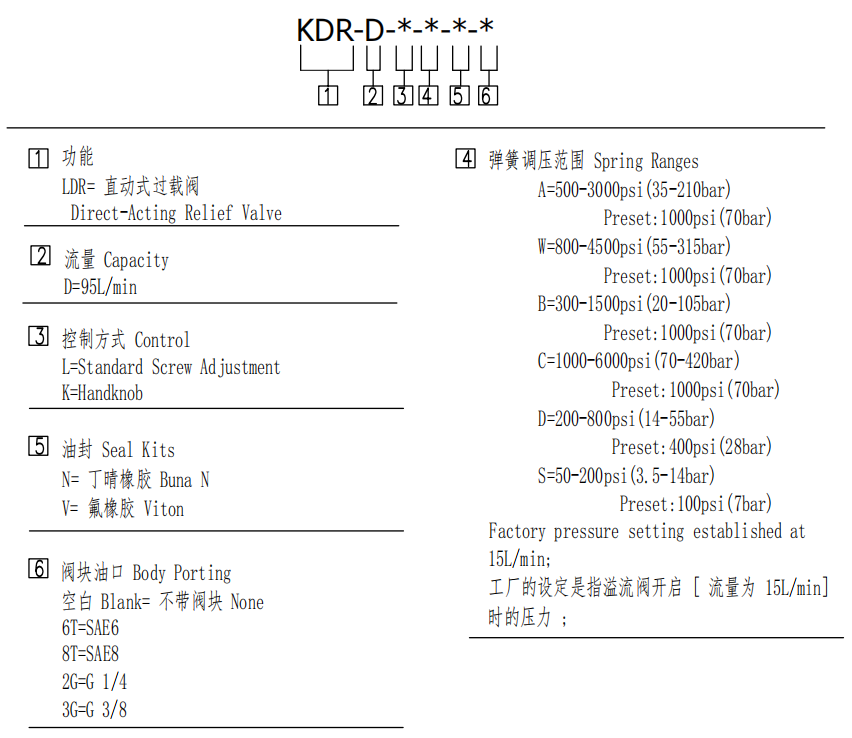

额定压力350bar流量95L/min，详情请查看《压力-流量曲线图》插孔SUN T-10A过滤参考《油液清洁度》回座时最大泄漏量10 drops/min(滴/分)闭合压力＞80% of setting pressure(设定压力)温度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)弹簧调压范围A 35-210 bar;preset预设定:70 bar
B 20-105 bar;preset预设定:70 barC 70-420 bar;preset预设定:70 bar
D14-55 bar;preset预设定:28 barW 55-315 bar;preset预设定:70 bar
S 3.5-14 bar; preset预设定:7 bar -
