技术特性
断电时，KSV08-47A 截止油缸油口，而允许油液从 ③ 流向 ①。 线圈 1 通电 时，油液可以从 ③ 流向 ②，以及从 ④ 流向 ①。 线圈 2 通电时，允许油液从 ③ 流向 ④，以及从 ② 流向 ①。 在由于油缸面积比而造成工作油口流量不均衡的油路中，较大流量的回油应导 入油口 ②。虽然可以对油口 ① 完全加压，但其不用作阀的进油口。
-

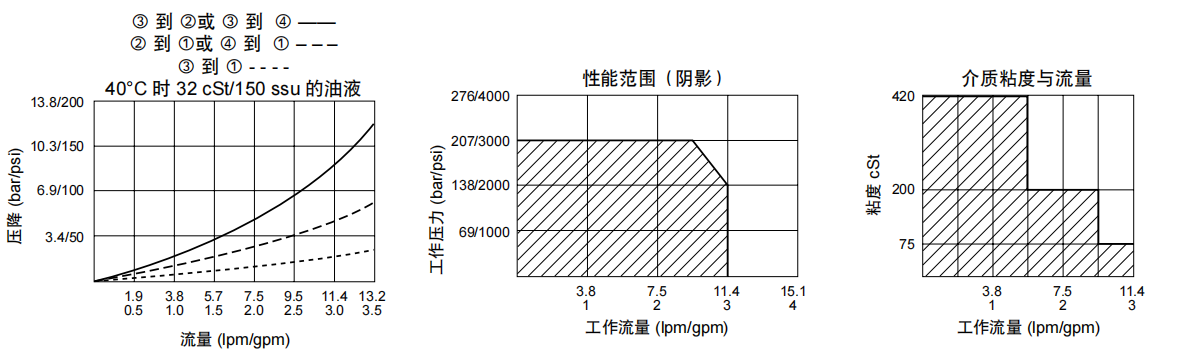

技术曲线
-
技术参数

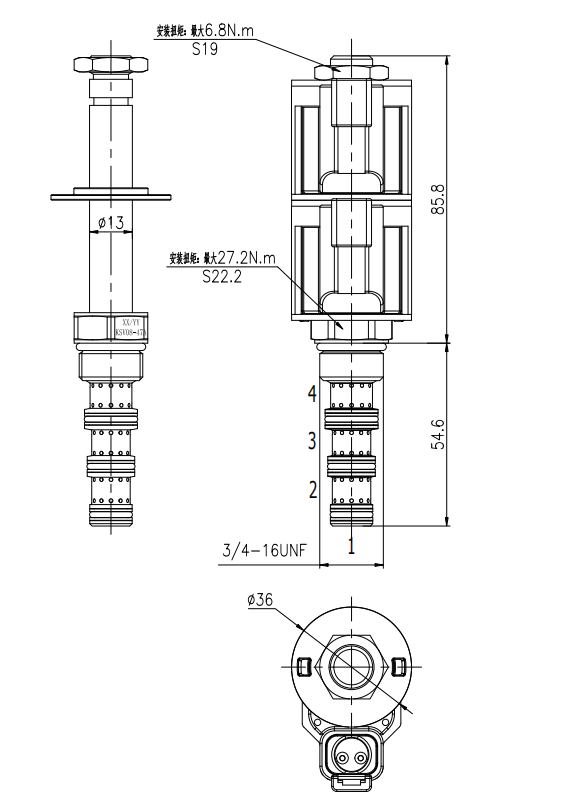

额定流量：11.4L/min,插孔VC08-4过滤参考《油液清洁度》额定压力：210Bar,1口不能作为高压口，只能作为回油口内泄漏：(per land)278cc/min.(毫升/分) max. at 207bar线圈电压：额定电压±20%(连续工作电压)，功率：20W，线圈内部防水等级IP65，可以在高温、高湿度环境正常工作安装扭矩：最大27Nm，安装六角：S24重量：插芯：0.13Kg，单个线圈：0.12Kg温度：-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料钢和球铁允许使用最大压力350bar -
